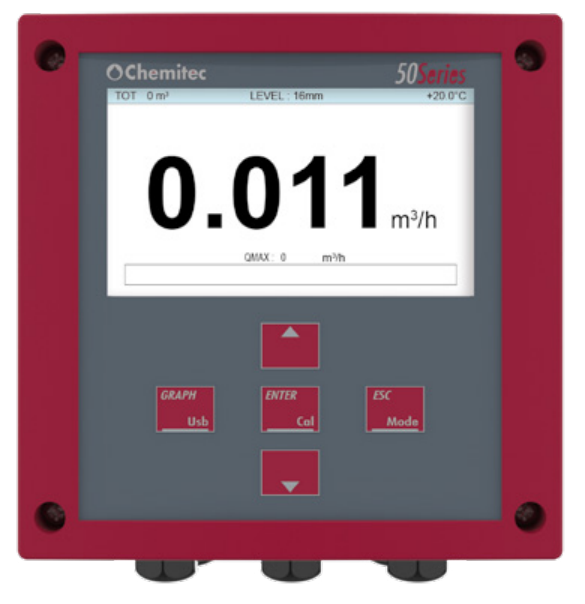

Debitmetru CHEMITEC - 50 Series F - Canale deschise. Fotografie din catalogul CHEMITEC.
50 Series F/L în configurația Flow măsoară debitul în canale deschise, folosind senzori de nivel ultrasonici, piezometrici sau radar și elemente primare de măsurare.

1.00 RON

Documentație tehnică

Debitmetru CHEMITEC - 50 Series F - Canale deschise

97P0610010A — 50 Series F/L, alimentare 100–240 V c.a./c.c.

97P0610013A — 50 Series F/L, alimentare 24 V c.a./c.c.


Traductoare compatibile – ultrasonice:

6005001672 — S425/K/1, 0,05–1 m, IP68, cablu fix 10 m.

6005001662 — S425/K/1, 0,05–1 m, IP67, cablu detașabil 10 m.

6005001602 — S425/K/1, 0,05–1 m, IP67, fără cablu.

9700928097 — S425C/5, 0,3–5 m, IP68, cablu fix 10 m.

9730920097 — S425C/5, 0,3–5 m, IP67, cablu detașabil 10 m.

9700920097 — S425C/5, 0,3–5 m, IP67, fără cablu.

6005001671 — S425/K/12, 0,5–12 m, IP68, cablu fix 10 m.

6005001661 — S425/K/12, 0,5–12 m, IP67, cablu detașabil 10 m.

6005001601 — S425/K/12, 0,5–12 m, IP67, fără cablu.


Traductoare compatibile – intrare 4–20 mA:

KPL / KWL — Traductoare hidrostatice; domeniul se alege pentru înălțimea de apă măsurată.

RDR81 / RDR75 / RPL55 — Traductoare radar, în versiunile cu ieșire 4–20 mA și domeniu adecvat aplicației.

Cod produs:

Date tehnice:

50 SERIES F/L – F (Flow)

Descriere generală:

Controler CHEMITEC pentru măsurarea debitului în canale deschise, folosind traductoare de nivel și elemente primare de măsurare.


Caracteristici principale:

  • Plajă debit: 0–99.999 m³/h; până la trei zecimale.

  • Unități: Debit m³/h și l/s; nivel cm și mm; temperatură °C.

  • Totalizare: Două totalizatoare cu nouă cifre: absolut neresetabil și parțial resetabil.

  • Calcul debit: Funcții predefinite sau programare de către utilizator; tabel de calibrare până la 30 de puncte.


Specificații tehnice:

  • Înregistrare: Data logger 32 Mbit, 128.000 înregistrări; descărcare USB.

  • Ieșiri analogice: Două ieșiri programabile, izolate galvanic.

  • Relee: Patru pentru praguri și două pentru alarmă; 1 A la 230 V c.a., sarcină rezistivă.

  • Afișaj: TFT LCD color 480 × 272 pixeli; cinci taste.

  • Interfață: RS485 izolată galvanic, Modbus RTU.

  • Alimentare: 100–240 V c.a./c.c., 50–60 Hz; opțional 24 V c.a./c.c.

  • Izolație: 4 kV.

  • Consum: <7 W.

  • Dimensiuni și greutate: 144 × 144 × 122,5 mm; 1 kg.


Mod de instalare:

  • Montaj: Pe perete.

  • Traductor: Poziționat în secțiunea de măsurare a nivelului corespunzătoare elementului primar.

  • Configurare: Selectarea curbei nivel–debit și a dimensiunilor elementului primar.


Aplicații tipice:

  • Canale deschise: Venturi și Parshall.

  • Conducte parțial umplute: Canale Palmer-Bowlus.

  • Deversoare: Dreptunghiulare, în V și Bazin.
