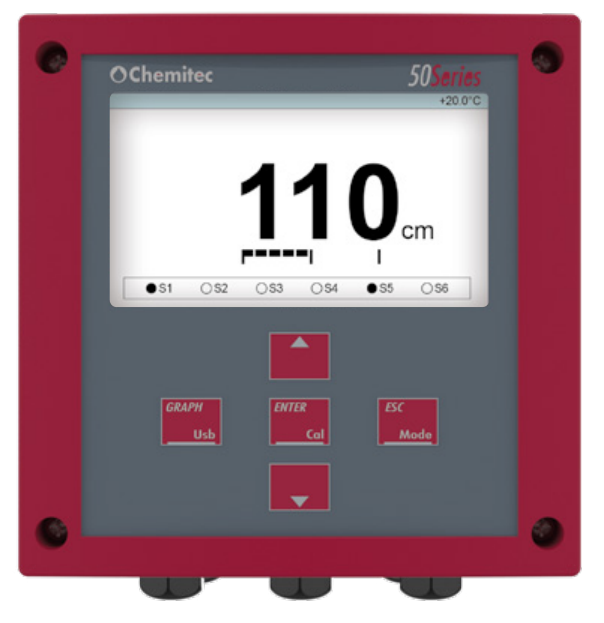

Controler nivel CHEMITEC - 50 Series L. Fotografie din catalogul CHEMITEC.
50 Series F/L în configurația Level monitorizează nivelul simplu, dublu sau diferențial și permite comanda pompelor, cu senzori ultrasonici, piezometrici sau radar.

1.00 RON

Documentație tehnică

Controler nivel CHEMITEC - 50 Series L

97P0610010A — 50 Series F/L, alimentare 100–240 V c.a./c.c.

97P0610013A — 50 Series F/L, alimentare 24 V c.a./c.c.


Traductoare compatibile – ultrasonice:

6005001672 — S425/K/1, 0,05–1 m, IP68, cablu fix 10 m.

6005001662 — S425/K/1, 0,05–1 m, IP67, cablu detașabil 10 m.

6005001602 — S425/K/1, 0,05–1 m, IP67, fără cablu.

9700928097 — S425C/5, 0,3–5 m, IP68, cablu fix 10 m.

9730920097 — S425C/5, 0,3–5 m, IP67, cablu detașabil 10 m.

9700920097 — S425C/5, 0,3–5 m, IP67, fără cablu.

6005001671 — S425/K/12, 0,5–12 m, IP68, cablu fix 10 m.

6005001661 — S425/K/12, 0,5–12 m, IP67, cablu detașabil 10 m.

6005001601 — S425/K/12, 0,5–12 m, IP67, fără cablu.


Traductoare compatibile – intrare 4–20 mA:

KPL — Nivel hidrostatic în apă curată, 1–200 m H₂O, după variantă.

KWL — Nivel hidrostatic în ape uzate, 0,4–200 m H₂O, după variantă.

RDR81 / RDR75 — Radar, până la 20 m, versiuni cu ieșire 4–20 mA.

RPL55 — Radar, până la 10 m, versiune cu ieșire 4–20 mA.

Cod produs:

Date tehnice:

50 SERIES F/L – L (Level)

Descriere generală:

Controler CHEMITEC pentru monitorizarea nivelului simplu, dublu sau diferențial și comanda pompelor, cu traductoare ultrasonice, piezometrice sau radar.


Caracteristici principale:

  • Plajă nivel: 0–200 m, în funcție de traductorul conectat.

  • Plajă temperatură măsurată: −25…75 °C.

  • Funcții: Nivel simplu, dublu sau diferențial; compensare automată de temperatură.

  • Comandă pompe: Funcționare individuală, prin alternanță sau temporizată.


Specificații tehnice:

  • Precizie: ±0,2% din capătul de scară.

  • Înregistrare: Data logger intern, memorie flash 4 Mbit.

  • Ieșiri analogice: Două ieșiri programabile, izolate galvanic: nivel/temperatură și nivel 2/diferențial/temperatură.

  • Relee: Cinci pentru praguri și unul pentru alarmă; 1 A la 230 V c.a., sarcină rezistivă.

  • Afișaj: TFT LCD color, 480 × 272 pixeli; cinci taste.

  • Interfață: RS485 izolată galvanic, Modbus RTU.

  • Alimentare: 100–240 V c.a./c.c., 50–60 Hz; opțional 24 V c.a./c.c.

  • Izolație: 4 kV.

  • Consum: <7 W.

  • Dimensiuni și greutate: 144 × 144 × 122,5 mm; 1 kg.


Mod de instalare:

  • Montaj: Pe perete.

  • Traductoare: Un traductor pentru nivel simplu; doi pentru măsurare diferențială, în configurația adecvată.

  • Configurare: Se adaptează intrarea, domeniul și pragurile la traductorul și instalația alese.


Aplicații tipice:

  • Ape uzate: Controlul nivelului și pompelor.

  • Apă industrială și potabilă: Monitorizarea rezervoarelor.

  • Turnuri de răcire: Monitorizarea nivelului.
